AMEC Thermasol熱管 · Heat Pipes

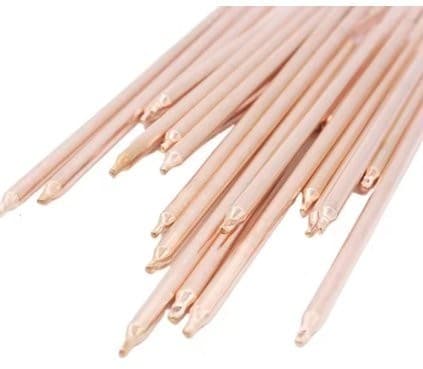

圓形銅熱管（CHP 系列）
Round Copper Heat Pipes (CHP Series)
- CHP
燒結式圓形銅熱管，散熱功率 20～200W、功率密度達 25W/cm²，導熱能力為金屬散熱片的 10～100 倍，每支皆經氦氣測漏。
- 01散熱功率 20～200W，功率密度最高 25W/cm²
- 02導熱能力為金屬散熱片的 10～100 倍
- 03工作溫度 0～+250°C，壽命 20 年
- 04100% 氦氣測漏與 Qmax 效能測試
- 05易於彎折，可提供客製形狀與尺寸
技術文件 · 2
資料來源：AMEC Thermasol 原廠網站 。實際規格以原廠最新技術文件為準。
產品說明
CHP 系列銅熱管的導熱能力為傳統金屬散熱片的 10～100 倍，典型壽命至少 20 年，可承受數千次凍融循環而不損壞。熱管內部以純水為工作流體、採燒結式毛細結構，熱源使流體蒸發後蒸氣流向冷端冷凝，藉由相變化高效率地將熱量沿管長傳遞。
圓形熱管易於彎折，適合在相距較遠的兩點之間傳熱，或需要特定 3D 路徑、不希望熱管直接接觸元件的設計。最小彎折半徑為管徑的 3 倍，每 45° 彎折約降低 2.5% 的 Qmax。
每一支熱管於量產階段皆經過燒機、氦氣測漏與效能測試，可選配鍍鎳表面處理以防止腐蝕與搬運損傷。產品符合 RoHS 與 REACH，並可依需求提供客製形狀與尺寸。
產品特點
- 01散熱功率 20～200W，功率密度最高 25W/cm²
- 02導熱能力為金屬散熱片的 10～100 倍
- 03工作溫度 0～+250°C，壽命 20 年
- 04100% 氦氣測漏與 Qmax 效能測試
- 05易於彎折，可提供客製形狀與尺寸
- 06可選鍍鎳表面處理
應用領域
- 電子設備散熱（CPU、LED 等集中熱源）
- HVAC 系統
- 工業製程熱管理
- 需要 3D 導熱路徑或遠距離傳熱的設計
規格摘要
| Material | Copper |
|---|---|
| Wick structure | Sintered |
| Working fluid | Pure water |
| Power dissipation | 20–200 W |
| Power density | Up to 25 W/cm² |
| Diameter | 4–12 mm |
| Length | 70–600 mm |
| Qmax | 10–110 W (per part) |
| Operating temperature | 0 to +250 °C |
| Lifetime | 20 years |
型號範例
- CHP-04-250S
- CHP-05-070S
- CHP-05-100S
- CHP-05-250S
- CHP-06-070S
- CHP-06-350S
- CHP-08-150S
- CHP-08-400S
- CHP-10-350S
- CHP-10-500S
- CHP-12-200S
- CHP-12-400S
完整型號清單請參考技術文件或直接詢價。
