車規等級鐵氧體磁芯
Automotive Grade Ferrites
- BRE-A
- BFCWN
- RFC-A
- RFC-MA
- RFCW
通過 ISO 16750-3 振動標準、PPAP 就緒的車用纜線鐵氧體磁芯，耐溫達 +125°C，適用引擎室線束。
- 01符合 ISO 16750-3 II 車載振動標準
- 02PPAP 就緒，可符合 ISO/TS 16949
- 03工作溫度 -40°C 至 +125°C，低溫至高溫 EMI 特性穩定
- 04UL 94V-0 / V-2 塑膠外殼，電氣絕緣性佳
- 05束帶導槽與止滑設計，防止磁芯滑動
技術文件 · 5
資料來源：MEC 原廠網站 。實際規格以原廠最新技術文件為準。
產品說明
車規等級鐵氧體專為車內纜線與線束設計，PPAP 就緒並經汽車產業測試認可，可符合 ISO/TS 16949 要求。多數系列通過 ISO 16750-3 II 車載振動標準，工作溫度可達 -40°C 至 +125°C，並可承受 10G 振動。

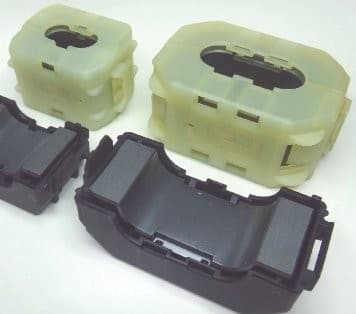

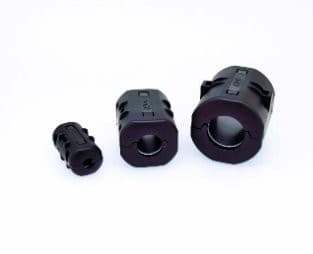

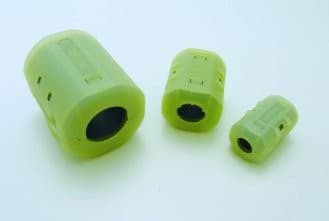

產品線包括：BRE-A 橢圓形寬頻磁芯，高度低於圓形磁芯且阻抗高；BFCWN 長橢圓形開合式磁芯，適用空間受限的車載充電線與逆變器電源線；RFC-A 耐熱開合式鐵氧體夾，免工具安裝；RFC-MA 低頻（150 kHz–30 MHz）開合式磁芯，針對 ECU、逆變器與馬達雜訊；RFCW 可耐引擎室環境，RFCW-C10 對應高頻、RFCW-13MA 對應低頻。
產品特點
- 01符合 ISO 16750-3 II 車載振動標準
- 02PPAP 就緒，可符合 ISO/TS 16949
- 03工作溫度 -40°C 至 +125°C，低溫至高溫 EMI 特性穩定
- 04UL 94V-0 / V-2 塑膠外殼，電氣絕緣性佳
- 05束帶導槽與止滑設計，防止磁芯滑動
- 06免工具安裝，可直接套用於已組裝線束
應用領域
- 引擎控制單元（ECU）與逆變器線束
- 車載充電（OBC）與高壓電源纜線
- 引擎室內纜線的傳導／輻射雜訊抑制
- 馬達驅動線路
規格摘要
| Vibration standard | ISO 16750-3 II |
|---|---|
| BRE-A Operating temperature | -40°C to +125°C |
| BRE-A Housing flammability | UL 94V-0 |
| RFC-MA Frequency range | 150 kHz to 30 MHz |
| RFC-MA Temperature rating | -40°C to +125°C |
| RFC-MA Housing flammability | UL 94V-2 |
| RFCW Max temperature / vibration | 125°C / 10G |
型號範例
- BRE-3721-20-A-79-BK
- RFCW-C10
- RFCW-13MA
完整型號清單請參考技術文件或直接詢價。
