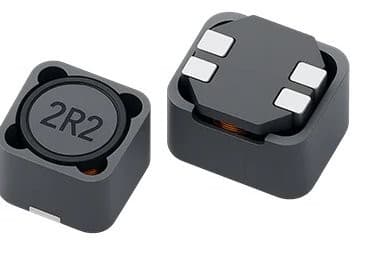

雙繞組耦合功率電感器
Dual Winding Power Inductors
- SC
- SCI
單一磁屏蔽結構內整合兩組 1:1 繞組的 SMD 耦合電感，適用於 SEPIC、多路輸出 DC-DC 與耦合電感拓撲。
- 01磁屏蔽結構，低 EMI 與低漏磁
- 02高耦合係數（K factor）、低雜散電感
- 03兩組繞組可串聯或並聯，或作為 1:1 變壓器使用
- 04繞組間隔離電壓最高 200 Vac，工作溫度最高 +125°C
- 05五種尺寸可選，最低高度 3.55 mm
技術文件 · 5
資料來源：MEC 原廠網站 。實際規格以原廠最新技術文件為準。
產品說明
雙繞組功率電感器將兩組 1:1 匝數比的繞組整合於單一磁屏蔽結構中，可作為單顆電感使用，也可作為耦合電感或變壓器應用。兩組繞組可串聯或並聯，提供寬廣的電感值與電流範圍；繞組間隔離電壓最高可達 200 Vac，最高工作溫度達 +125°C。
採用鐵氧體鼓形磁芯，兼具省空間、成本效益、高耦合係數（K factor）與低雜散電感。SC125／SC127／SC129 為 12.5×12.5 mm 的不同高度版本，SCI73 與 SCI74 則為 7.5 mm 級的小尺寸低高度版本。
標準交期約 6–8 週，另提供 3–4 週加急服務，並可依個別應用客製規格。
產品特點
- 01磁屏蔽結構，低 EMI 與低漏磁
- 02高耦合係數（K factor）、低雜散電感
- 03兩組繞組可串聯或並聯，或作為 1:1 變壓器使用
- 04繞組間隔離電壓最高 200 Vac，工作溫度最高 +125°C
- 05五種尺寸可選，最低高度 3.55 mm
- 06高效率、高可靠度
應用領域
- SEPIC 與多路輸出 DC-DC 轉換器
- CPU 與 DDR 電源的 VRM 電感
- IPC 伺服器與可攜式裝置
- Buck / Boost 雜訊濾波
規格摘要
| Turns ratio | 1:1 |
|---|---|
| Isolation between windings | up to 200 Vac |
| Max operating temperature | +125°C |
| SC125 Size / Inductance / Isat | 12.5×12.5×6.0 mm / 0.47–1000 µH / 0.70–33 A |
| SC127 Size / Inductance / Isat | 12.5×12.5×8.0 mm / 1.2–220 µH / 1.16–9.8 A |
| SC129 Size / Inductance / Isat | 12.5×12.5×10.5 mm / 2.2–47 µH / 3.6–19 A |
| SCI73 Size / Inductance / Isat | 7.6×7.6×3.55 mm / 0.33–1000 µH / 0.25–14.4 A |
| SCI74 Size / Inductance / Isat | 7.5×7.5×4.5 mm / 10–1000 µH / 0.18–1.84 A |
型號範例
- SC125
- SC127
- SC129
- SCI73
- SCI74
完整型號清單請參考技術文件或直接詢價。
